Nejnovější funkce LDO lineárního regulátoru napětí TI …
Lineární regulátor TPS7A02 společnosti Texas Instruments kombinuje ultra nízké IQ s rychlou přechodovou odezvou.
Společnost říká, že klidový proud TI7PS02 od TI je nižší než 25 nA je nejnižší v oboru a je to jen desetina konkurenčních ultra malých zařízení. Rychlá přechodná odezva prohlašuje, že je nejlepší ve své třídě, poskytuje rychlejší časy aktivace, zlepšuje časy odezvy aplikace a dynamický výkon.
Společnost Texas Instruments nabízí model TPS7A02 vhodný pro „energeticky citlivá“ zařízení. Obrázek upraven z Texas Instruments
TPS7A02 pracuje s rozsahem vstupního napětí 1,5 až 6,0 V a má výstupní rozsah 0,8 V až 5,0 V k dispozici v krocích po 50 mV. Pokles napětí je maximálně 0,205 voltu. Zařízení může odebírat až 200 mA a může být instalováno kdekoli od méně než 5 pro přechody zátěže od 1 do 50 mA, což TI říká, že je polovina konkurenčních zařízení. TPS7A02 má také vypínací proud 3 nA.
Zařízení je k dispozici v balení 1,0 mm × 1,0 mm X2SON. Malý půdorys umožňuje konstruktérům navrhovat menší, lehčí a efektivnější produkty, což účinně snižuje velikost požadovaného napájecího zdroje.
Rozdíl mezi klidovým proudem a vypínacím proudem
To může být zmatkem. Jak vysvětluje Wilson Fwu ze společnosti TI na svém blogu, „ticho je definováno jako“ stav nebo období nečinnosti nebo zpoždění. Klidový proud nebo yoQ je tedy proud odebíraný systémem v pohotovostním režimu při zatížení. lehký nebo žádný náklad. “
Podle Fwu, pokud jste zaměnili klidový proud s vypínacím proudem, nejste sami. Tyto dva pojmy se často kombinují. Vypínací proud je proud, který je odebírán, když je systém zcela vypnutý, ve srovnání s klidovým proudem, ale je stále připojen k baterii. I když se liší, obě funkce jsou důležité při navrhování aplikací s nízkou spotřebou energie s bateriovými systémy.
Blokové schéma pro TPS7A02: obrázek z Texas Instruments
Výjimečně nízké IQ TPS7A02 poskytuje delší životnost baterie pro aplikace využívající lithium-iontové baterie, zatímco jeho extrémně nízký vypínací proud může výrazně prodloužit životnost baterie v přenosných a lékařských přenosných aplikacích.
Není nutný žádný další obvod
TPS7A02 se automaticky přepne ze stavu nízké zátěže a úspory energie do stavu plného výstupu bez nutnosti dalších obvodů nebo komponent. Návrháři proto mohou pomocí zařízení zmenšit velikost řešení až o 70%, uvolnit místo na palubě, ušetřit počítání dílů, zjednodušit výrobní proces a zvýšit celkovou spolehlivost systému.
Aplikace, které mohou vyžadovat funkci „rychlé probuzení“
Rychlá doba ustálení zařízení 5 µs zajišťuje rychlou odezvu na rychle se měnící zátěže a přitom poskytuje minimální odchylku výstupního napětí. To je důležité pro aplikace, které tráví většinu času v režimu „spánku“, ale přesto se musí rychle „probudit“.
Tyto zahrnují:
- Přenosné lékařské vybavení
- Termostaty, detektory kouře a detektory tepla.
- Chytré měřiče
- Dostupný
- Bezdrátové IoT
- Výstavba bezpečnostních a sledovacích systémů.
Vyhodnocovací sada pro rychlejší uvedení na trh
Aby pomohli konstruktérům rychleji dokončit jejich návrh, nabízí TI vyhodnocovací modul MULTIPKGLDOEVM-823.

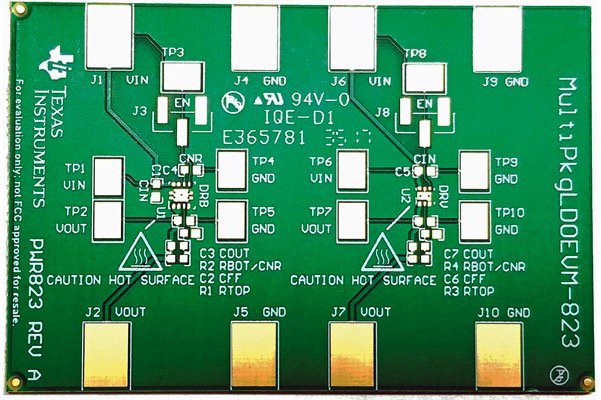

Vyhodnocovací modul MULTIPKGLDOEVM-823. CT snímek.
Možnosti pro lineární regulátory napětí LDO
Mnoho výrobců nabízí lineární regulátory napětí LDO a mnoho výrobců širokou škálu produktů.
STMicroelectronics LDBL20 je 200mA LDO v balení 0,47 mm x 0,47 mm. Vstupní napětí se může pohybovat od 1,5 do 5,5 V a výstupní napětí je na vyžádání k dispozici od 0,8 V do 5,0 V v krocích po 50 mV.
NCP716B společnosti On Semiconductors je určen pro přenosná zařízení s nízkými požadavky na pohotovostní proud. Může pracovat se vstupním napětím až 24 voltů a poskytovat stálý výstup v rozmezí od 1,5 voltu do 5,0 voltů.
Vyvíjíte zařízení, která vyžadují rychlé funkce „probuzení“? Sdílejte své návrhy pro tuto specifikaci v komentářích níže.
