Nové taiwanské polovodičové LED ovladače dosahují mnoha automobilových aplikací

Taiwan Semiconductor rozšířil svou stávající řadu ovladačů TSCR4xx LED o dva nové stmívače konstantního proudu pro automobilové LED diody.

Společnost TSC nedávno oznámila uvedení modelů TSCR420CX6H a TSCR421CX6H. Budiče LED s certifikací AEC-Q100 regulují přednastavený jmenovitý proud 10 mA, který lze nastavit až na 300 mA pomocí externího rezistoru. Je navržen tak, aby poháněl LED diody v polích se záporným teplotním koeficientem 0,07% / ° C a chránil se snižováním proudu při zvyšování teploty.

Ovladač LED Tchaj-wan Semiconductor. Zdroj obrázku: Taiwan Semiconductor

Zařízení fungují jako lineární regulátory konstantního proudu (CCR) v sérii pro řízení proudu LED pole. Maximální vstupní napětí TSCR421CX6H je 4,5 V, zatímco její sesterský produkt TSCR420CX6H má maximální

typické aplikace

Tyto nové LED ovladače pro automobily najdou široké uplatnění včetně:

• Okolní světlo
• Vnitřní světlo
• Blinkry
• Zadní podsvícení
• Kaluže a prahová světla
• Lampa na čtení
• Osvětlení přístrojové desky

Obě zařízení jsou regulátory nízké strany, což znamená, že jsou elektricky připojeny k zemi, nikoli k zdroji VS. TSCR421CX6H může být pulzně šířkově modulován (PWM) až do 10 kHz pomocí mikrokontroléru pro stmívání LED.

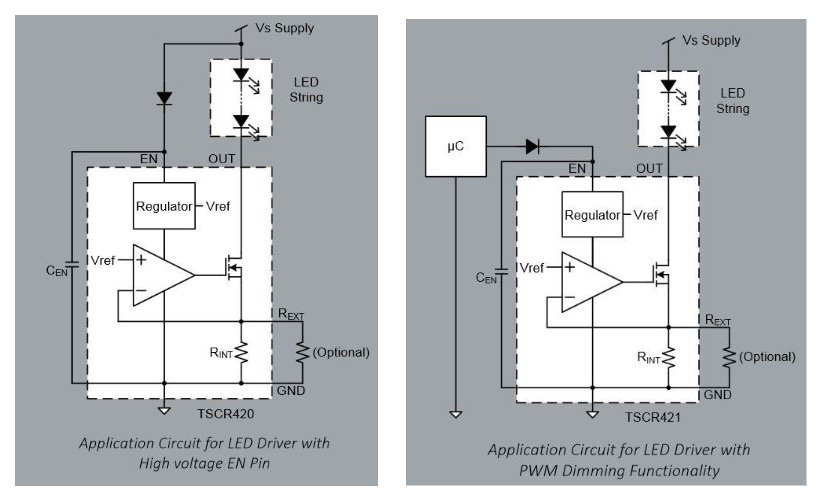

Schémata zapojení pro TSCR420CX6H (l) a TSCR421CX6H (r). Obrázky jsou s laskavým svolením Taiwan Semiconductor.

Pokud je potřeba více než 300 mA, lze tyto LED ovladače automobilu připojit paralelně.

Průmyslové standardy

Zařízení jsou certifikována AEC-Q100 s následujícími výsledky:

• Teplotní stupeň zařízení 1: -40 ° C až 125 ° C
• Klasifikační zařízení HBM ESD úroveň H2
• Úroveň hodnocení zařízení CDM ESD na úrovni C6

Řada lineárních LED ovladačů TSC uvádí mnoho dalších funkcí, včetně zařízení s maximálním vstupním napětím 4,5, 40 a 50 voltů.

Soutěž

Taiwan Semiconductor je extrémně velká slévárna polovodičů, a přestože tyto disky nabízejí jedinečné položky, jsou si velmi podobné v počtu konkurenčních dílů a specifikacích.

Infineon

BCR42OU a BCR32OU pro TSCR420CX6H

Hlavní rozdíl mezi nimi spočívá v tom, že BCR320U má maximální napájecí napětí 25V a BCR420U má maximální napájecí napětí 40V.

BCR421U a BCR321U pro TSCR421CX6H

Digitální vstupní frekvence PWM až 10 kHz pro stmívání. Hlavní rozdíl mezi nimi je ten, že BCR321U má maximální napájecí napětí 25V a BCR421U má maximální napájecí napětí 40V.

Interní diody

BCR420UW6Q pro TSCR420CX6H

VAFUERA Napájecí napětí až –40V.

BCR421UW6Q pro TSCR421CX6H

Také napájecí napětí vAFUERA do –40V. Toto zařízení lze pulzně modulovat jako TSCR421CX6H se vstupní frekvencí až 25 kHz pro útlum.
