Nový PMIC společnosti Dialog Semiconductor řeší problém designu …
Nový PMIC (Power Management IC) společnosti Dialog Semiconductor si klade za cíl pomoci vyřešit problém s životností baterie nositelných zařízení a dalších malých a přenosných aplikací; to je výzva, kterou nyní zná mnoho návrhářů zařízení IoT.
Minulý týden společnost Dialog Semiconductor uvedla na trh svůj nejnovější PMIC určený ke správě výkonu (možná většiny) zařízení IoT, která by měla prodloužit životnost baterie.
Další informace AAC hovořil s Faisalem Ahmadem, marketingovým ředitelem společnosti Dialog Semiconductor pro správu napájení a zvukové produkty v obchodní jednotce mobilních systémů.
Zde je pohled na nejdůležitější vlastnosti tohoto IC, důležitost měřičů paliva v nositelných zařízeních a na to, kam směřuje trh s nositelnými zařízeními.
Správa napájení pro malé aplikace IoT
DA9070 je nano-výkonný PMIC určený k napájení zařízení IoT. Jedním z hlavních zaměření tohoto produktu jsou nositelná zařízení, jako jsou fitness trackery, ale zde to může také znamenat IoT, inteligentní domácnosti nebo aplikace pro automatizaci budov a dokonce klíčenky.
Cílem je prodloužit životnost malých baterií, zejména v aplikacích, kde je vždy k dispozici funkce (například senzor pro domácí automatizaci nebo hodinu pro nositelné zařízení).
Tento čip odebírá velmi nízký klidový proud při zachování regulace napětí požadované komponentami systému.
K dosažení tohoto cíle má DA9070 následující komponenty:
- Nabíječka baterií pro dobíjecí baterii.
- Regulační blok pro spuštění MCU
- Stisknutím regulátoru otevřete obrazovku nebo snímač vysokého napětí
- Tři lineární regulátory pro napájení dalších I / O nebo senzorů
- Analogový monitor baterie pro vytvoření palivoměru pro zařízení
Blokové schéma pro DA9070. Klikni pro zvětšení
Ukazatel spotřeby paliva
Tato poslední funkce, palivoměr je důležitý. Malá zařízení IoT mají obvykle sloupcový indikátor k měření zbývající kapacity baterie (například tři pruhy ukazují zbývající životnost baterie ~ 75% a dvě pruhy ukazují ~ 50%). Ahmad říká, že je to proto, že palivoměry často odebírají hodně proudu a spotřebovávají baterii, kterou měří.
“Náš palivoměr spotřebovává pouze 4 μA a ve skutečnosti běží na MCU systému, takže je velmi ekonomický,” říká. „Přebírá informace o napětí a proudu z našeho PMIC a vytváří palivoměr.“
Rozhraní palivoměru
Software, který je k dispozici na webových stránkách Dialog, usnadňuje používání tohoto měřiče, včetně „kompletní sady softwaru, který vás provede procesem vytvoření měřiče paliva“.

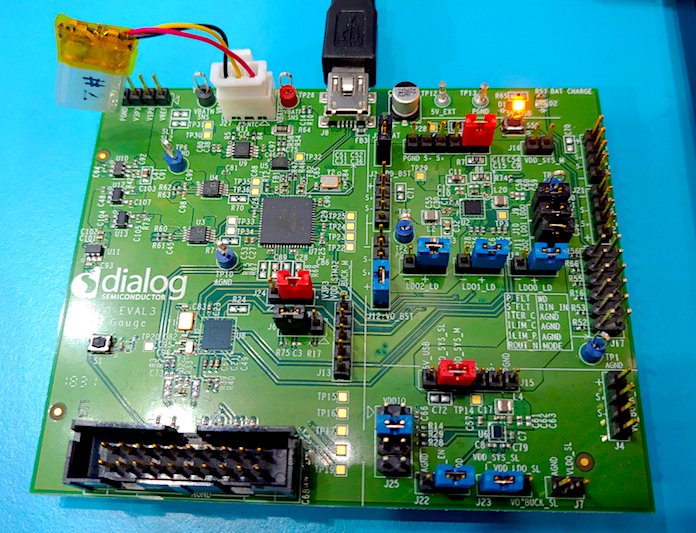

Vývojová deska DA9070
DA9070 má vývojovou desku, se kterou mohou designéři pracovat. Základní deska je dodávána s baterií 80 mA / hod., Běžná velikost například pro fitness tracker. Kromě PMIC je také zahrnuto typické MCU (jádro ARM Cortex m4), načtené firmwarem Dialog Semiconductor pro měření napětí a proudu a spuštění algoritmu pro generování palivoměru.
Vývojová deska DA9070
Integrované řešení s určitou flexibilitou
Problémy s malým designem často vyžadují řešení s malými rozměry. Jak říká Ahmad: „Problém řešíme vysoce integrovaným řešením, protože většina z těchto systémů je příliš malá.“
I když je tato úroveň integrace pro tento konkrétní PMIC důležitá, podle Ahmada je také „dostatečně flexibilní, aby bylo možné použít více regulátorů pro různé obvody“ v závislosti na tom, co se v systému děje.
“Tento kousek je ideální pro někoho, kdo nutí své obvody umístit do malého prostoru a jejich baterie vydrží co nejdéle,” říká. “Všechny komponenty zařízení jsou skutečně optimalizovány, aby se optimalizovala výdrž baterie.” Všechno lze také ovládat digitálně pomocí rozhraní I2C: pokud jste návrhář systému s více zkušenostmi s vestavěným designem při psaní kódu V MCU je ovládání zařízení a vše digitálně ovládáno pomocí ovladače, který poskytujeme, opravdu snadné. ”
Dialog Semiconductor a budoucnost IoT
Ahmad věří, že trh s nositelnými zařízeními je stále relativně nový. Poznamenává, že je to jen pár let, my jsme si mohli koupit fitness trackery ve velkých obchodech. Vezměte v úvahu, že v příštích několika letech by náramky mohly fungovat. „Nicméně,“ říká, „stále vidíme spoustu inovací a nových nápadů mimo pouhá nositelná zařízení. [those that are worn on the] zápěstí. “Ve skutečnosti se nositelný deštník rozšiřuje, včetně šperků, jako jsou prsteny a náhrdelníky, boty a dokonce i textilie přímo na oblečení.”
Jedním z možných důvodů, proč trh s nositelnými zařízeními nadále roste, je ten, že „jednou z hlavních hnacích sil vlastnění nositelných zařízení je obecně zlepšení vašeho zdraví. To je velký trh. Mělo by to mít prioritu. pro většinu lidí. Pokud tomu pomáháte, vždy tu bude příležitost. “
To je dobrá zpráva pro Dialog Semiconductor. “Vidíme [the IoT space] Rostoucí. Celkově nám všem záleží na efektivitě a výdrži baterie pro naši správu napájení, “říká Ahmad. A toto je velký problémový trh, takže je to pro nás technologicky skvělá volba. “
S jakými výzvami jste se setkali při pokusu napájet malá zařízení IoT? Jaké metody jste použili k jejich řešení? Dejte nám vědět v komentářích níže.
