SiTime uvádí MEMS teplotně kompenzované oscilátory pro 5G…
5G nadále dominuje v roce 2019, tentokrát s rozsáhlým spuštěním oscilátorů MEMS pro 5G v drsných podmínkách.
TCXO (teplotně kompenzované oscilátory) SiTime jsou navrženy tak, aby zvládly načasování 5G a 4G + rádií pracujících v drsném prostředí (např. Horká střecha ve Phoenixu).
Členská zařízení Elite Platform SiT5356 a SiT5357 byla poprvé uvedena na trh v roce 2017. Asi o dva roky později jsou oba nyní v masové výrobě.
Elitní platforma Super-TCXO. SiTime obrázek
Přijměte výzvy 5G
5G je v tomto odvětví v posledních letech téměř nevyhnutelné. Od aktualizací vývoje inteligentních měst na CES po řešení 5G T&M na DesignConu až po právní výzvy diskutované na Mobile World Congress je rok 2019 neustále vyhledáván nadšeným trhem pro lepší konektivitu.
SiTime je striktně v této linii, ale zdá se, že je zaměřen na vývoj vhodných hardwarových řešení pro nasazení 5G.
„Očekává se, že 5G způsobí revoluci v datové ekonomice, ale nejprve přepíše pravidla pro distribuci bezdrátových sítí,“ řekl Piyush Sevalia, viceprezident pro marketing v SiTime.
Revoluce však nepřicházejí bez boje.
Jedním z nejobtížnějších problémů je nutnost definující funkce 5G, absolutní snížení celkové latence systému. Systémy pro předcházení kolizím a mnoho telemedicínských služeb ve vozidlech bude záviset například na této funkci.
To znamená, že bude zapotřebí mnohem více časové synchronizace mezi různými prvky celého systému. Tyto požadavky na čas a fázi jsou shrnuty v IEEE 1588, standardu, kterým SiTime vyvíjí tato zařízení.
Zařízení Elite Platform poskytují vysokou stabilitu a dynamický výkon při 105 ° C pro synchronizaci v rádiích 5G / 4G +. Nabízejí časovou stabilitu za přítomnosti stresorů prostředí způsobených problémy v reálném světě, jako je proudění vzduchu, změny teploty, vibrace, rázy a elektromagnetické rušení.
Elektrické vlastnosti
Zařízení využívají technologie snímání teploty DualMEMS a TurboCompensation od společnosti SiTime k dosažení výjimečné stability za přítomnosti stresujících vlivů prostředí. Integrují také regulátory na více čipech, aby odfiltrovaly šum z napájecího zdroje, což eliminuje potřebu speciálního externího regulátoru s nízkým poklesem (LDO).
Zařízení lze z výroby naprogramovat na mnoho kombinací kmitočtu, stability, napětí a rozsahu tahu. To eliminuje potřebu přizpůsobení starších křemenných TCXO, čímž se zkrátí doba dodání a náklady na přizpůsobení.
SiT5356 a SiT5357 sdílejí následující vlastnosti:
- Stabilita ± 100 ppb v celém teplotním rozsahu od -40 ° C do + 105 ° C provozní teplota
- Typický frekvenční sklon ± 1 ppb / ° C (ΔF / ΔT)
- 3e-11 ADEV (alfa odchylka) s průměrnou dobou trvání 10 sekund
- Nejsou zde žádné potápěčské aktivity ani mikroskoky.
- Je odolný vůči nárazům, vibracím a ohýbání plechů.
- Digitální kmitočet procházející I2do (DCTCXO)
- Digitální ovládání výstupní frekvence a rozsahu tahu.
- Rozsah kreslení až ± 3200 ppm
- Rozlišení kmitání až 5 ppt.
- Napájecí napětí 2,5 V, 2,8 V, 3,0 V a 3,3 V.
Rozdíly mezi dvěma členy rodiny lze shrnout jako různou oblast pokrytí a frekvenční výstup.
SiT5356
- Továrně programovatelný na jakékoli frekvenci od 1 MHz do 60 MHz v krocích po 1 Hz
- LVCMOS nebo oříznutý sinusový výstup
SiT5357
- Továrně programovatelné na jakékoli frekvenci mezi 60-189 MHz a 200-220 MHz, v krocích po 1 Hz
- Výstup LVCMOS

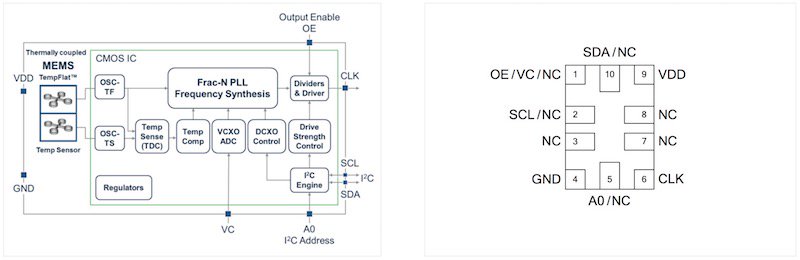

Blokové schéma a pinout pro členy zařízení členů platformy Elite. SiTime obrázek
Regulační a environmentální vlastnosti.
- Vyhovuje směrnici RoHS a REACH
- Bez olova, bez halogenů, bez antimonu
Zařízení jsou k dispozici ve formátu 5,0 x 3,2 mm. 2 Balení SOIC-8.
Po celém odvětví
Příchod 5G je jedním z ústředních bodů dnešního elektronického průmyslu. Není divu, že existuje mnoho výrobců, jejichž produkty jsou velmi podobné dvěma zařízením SiTimes. Krystalově řízené uvolňování však bylo doposud obecně preferencí trhu.
SiTime prozatím může mít tuto vlastní implementaci MEMS, ale vzhledem k popularitě a životaschopnosti MEMS a explozi v 5G sítích je pochybné, že exkluzivita vydrží.
Stojí za zmínku, že Intel a SiTime spolupracují na vytváření aplikací 5G s technologií MEMS. Za úvahu stojí také skutečnost, že elektrárna Broadcom společnosti 5G je nyní předním světovým poskytovatelem MEMS.
