UnitedSiC oznamuje rodinu SiC JFET pro převaděče Flyback…
Tato normálně zapnutá zařízení jsou zvláště vhodná pro balení s řídicími integrovanými obvody a nízkonapěťovými MOSFETy k vytvoření jádra 20 až 100 wattových zpětnovazebně založených svalových kódovaných produktů.
Nové JFET ze Silicon Carbon (SiC) se skládají ze série sedmi destiček s jmenovitým napětím od 650 V do 1700 V a hodnocením RDS (ON) až 140 miliohmů. Jsou k dispozici ve třech velikostech forem do 0,8 x 0,8 mm pro usnadnění balení. Zařízení, která jsou členy řady UF3N, mají sesterské produkty v balíčcích TL-347-TL.
S laskavým svolením UnitedSiC.
Generální ředitel UnitedSiC Chris Dries uvedl, že přidání těchto nových SiC JFET zvyšuje již tak rozsáhlé výkonové portfolio SiC. “Nyní máme vysoce výkonné funkce JFET v diskrétní i exportované formě balíčku.”
Výhody kódů křemíkového uhlíku
Vzhledem k inherentním schopnostem SiC JFET, pokud jde o manipulaci s opakujícími se lavinami a zkraty, jsou páry kódů SiC extrémně robustní. Vzhledem k tomu, že SiC JFET je v sérii s LV MOSFET v řídicím IC, normálně otevřený zdroj JFET jde na 12V, než se JFET vypne a IC se začne přepínat.

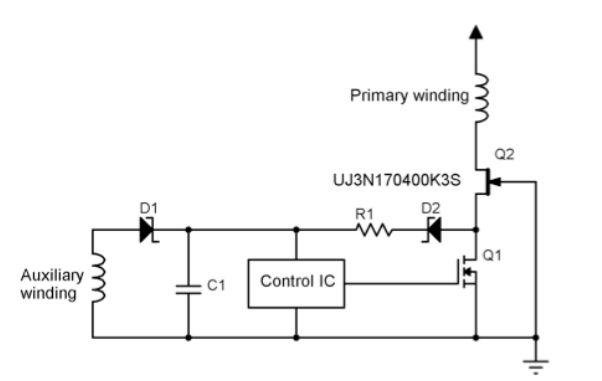

Nejdůležitější body jsou zobrazeny v níže uvedeném diagramu pomocí UJ3N1704K3S, jednoho z nových členů řady U3FN, který se nachází ve formě oplatky:
Sic JFET Umožňuje jednoduchý a efektivní start. S laskavým svolením UnitedSIC.
Proudovou cestu přes JFET (Q2) lze použít jako výchozí zdroj pro IC řadiče. Při spuštění převodníku bez dalšího šíření je pomocný zdroj transformátoru převodníku uzamčen.
Flyback Converter Applications
Aplikace převaděče Flyback zahrnují nabíječky spotřební elektroniky, jako jsou nabíječky přenosných a mobilních zařízení (20–65 W). Další aplikace sahají od pomocných zdrojů Flyback s velkým vstupem (až do 1400 V) pro průmyslové aplikace, jako jsou motorové pohony, až po vysoce výkonné osvětlovací aplikace, jako jsou dlouhá pole LED.
Aplikace na ochranu obvodů
Normálně ON JFET, což znamená, že pracují s nulovým zdrojovým napětím brány, mohou být velmi užitečné v aplikacích ochrany obvodů. Normálně zapnutá charakteristika je výhodou v ochranných obvodech, jako jsou omezovače proudu a polovodičové jističe, kde je preferován předem stanovený přenos zařízení.
Karbid křemíku (SiC) JFET jsou zvláště užitečné v těchto aplikacích, s jejich extrémní tolerancí k vysokým špičkovým teplotám spojení a nízkým odporem kanálu pro danou oblast formy. Díky dobře definovanému saturačnímu proudu a velmi rychlému spínání je lze použít v aplikacích, jako je ochrana před bleskem, omezení zapínacího proudu a místo pomalejších mechanických jističů.
Co si myslíte o použití karbidu křemíku v aplikacích s nízkým výkonem? Sdělte nám své myšlenky svými komentáři.
