Diodes Incorporated představuje nový LED Driver-Driver pro automobilové aplikace

Tento týden společnost Diodes Inc. představila nový IC pro LED v automobilových aplikacích.

AL5814Q splňuje požadavky automobilového průmyslu a splňuje požadavky třídy AEC-Q100 1. Má nízké poklesové napětí a lepší vlastnosti útlumu.

AL5614Q je nastavitelný lineární ovladač LED s rozsahem vstupního napětí od 4,5 voltu do 60 voltů. Zařízení poskytuje maximální budicí proud 15 mA a používá se s externím napájecím zařízením LED, jako je MOSFET nebo BJT.

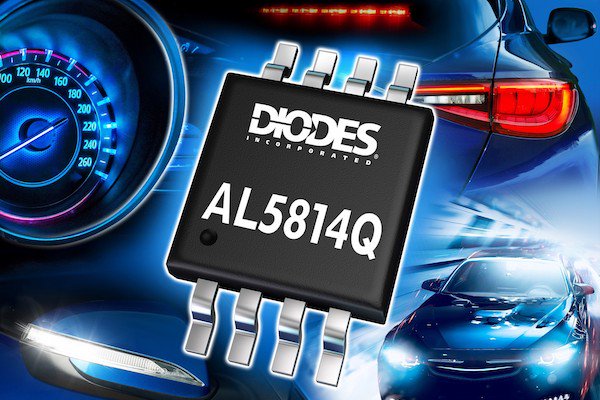

Ovladač ovladače AL5814Q LED. Obrázek Diodes Incorporated

Použití externí napájecí součásti pohonu minimalizuje vnitřní ztrátový výkon jednotky ve srovnání s tradičními lineárními ovladači LED. Toto uspořádání také umožňuje AL5614Q řídit LED vyššího proudu nebo více LED polí. Proto je zařízení vhodné pro aplikace vyžadující vyšší světelný výkon, včetně:

• Zadní světla pro automobily
• Automobilová vnitřní světla
• Osvětlení přístrojové techniky pro automobily.
• Automobilové obrysové svítilny
• Osvětlení SPZ automobilu.

Jako zařízení pro postupné snižování napětí může jednotka pracovat efektivně, i když je napájecí napětí příliš blízko výstupnímu napětí.

Přiřazení pinů

Výstupní proud jednotky lze nastavit pomocí napětí na kolíku VSET. Toto napětí se nastavuje pomocí odporového děliče R5 a R6 pracujícího mezi pinem REF a pinem VSET.

Přiřadit přiřazení. Obrázek datového listu AL5814

Napětí na externím snímacím rezistoru R1 se přivádí na pin FB pro snímání. Když napětí překročí napětí VSET nastavené děličem napětí, je výstup na kolíku OUT nízký a pohání externí tranzistor dolů o jednu jednotku.

Pin VFAULT je zodpovědný za modulaci šířky pulzu pro stmívání a detekci otevřené LED (lze jej podpořit pinem SFAULT).

Dosažení tepelného odrazu

To se provádí s negativní teplotní odolností (NTC) pro R6. Když se pak teplota snímacího bodu zvýší, odpor NTC se sníží a napětí na VSET se sníží. Výsledkem je pokles výstupního proudu a zabránění přehřátí systému.

AL5814Q má navíc zabudovanou ochranu proti přehřátí (OTP). Toho je dosaženo vypnutím IC, když je teplota spojení vyšší než + 160 ° C, a jeho opětovným zapnutím, když teplota spojení klesne na + 30 ° C.

Další hlavní funkce

• K dispozici v balíčku MSOP-8EP
• Rozsah provozních teplot: -40 ° C až +150 ° C
• Rozsah skladovacích teplot: -55 ° C až +150 ° C

Možnosti širokoúhlého LED ovladače

Stále si budeme muset počkat, až budou auta jezdit samostatně, a na elektrická vozidla, která budou široce přizpůsobena, ale začlenění elektroniky do vozidel na benzín a hybridních vozidel se pohybuje rychlým tempem. LED diody nahrazují klasické žárovky a podle očekávání nabízí mnoho výrobců širokou škálu ovladačů LED ovladačů, každý optimalizovaný pro svou konkrétní aplikaci. Zde jsou dva příklady:

• NXP nabízí 16kanálový ovladač PCA9685 LED ovládaný sběrnicí I²C. Tento konkrétní ovladač je optimalizován pro podsvícení RGBA – každý výstup LED má své vlastní 12bitové pevné PWM rozlišení (4096 kroků). Stejně jako AL5814Q umožňuje tato součástka nastavitelný jas.
• ON Semiconductor má NCV7691, zařízení, které používá externí NPN bipolární zařízení ve spojení se zpětnovazebním rezistorem k regulaci proudu pro použití při řízení LED. Toto je další řadič pro automobilové aplikace.
