Co je IEC 60601-1 a jak to souvisí s lékařskými napájecími zdroji?
Napájecí zdroje (nebo napájecí zdroje) podléhají v lékařství téměř přísnějším předpisům než jakékoli jiné. Zde je stručné vysvětlení příslušných norem a pohled na novou lékařskou napájecí jednotku COSEL, která je odpovídá.
EN / IEC 60601-1
Lékařské vybavení je z dobrého důvodu extrémně vysoce regulované. Jednou z nejdůležitějších norem je IEC 60601-1, která byla poprvé zavedena v roce 1977 Mezinárodní elektrotechnickou komisí (IEC).
Řada norem pokrývá bezpečnost a výkon elektrických zařízení v lékařských aplikacích a je vyžadována pro uvedení zařízení na trh, zejména na trzích v USA, kde je splnění normy požadavkem FDA.
Co znamená MOPP?
Třetí vydání standardu IE 60601-1 bylo vydáno v roce 2005 a přineslo nový rozdíl mezi vystavením zařízení „operátorovi“ a pacientem. MOPP znamená Patient Protection Ways. Jedná se o běžný začátek v oblasti zdravotnických prostředků a MOOP se porovnává s nástroji na ochranu operátora.
Většina napájecích jednotek dostupných pro lékařské aplikace je 2xMOPP, další forma klasifikace MOPP, která doslova zdvojnásobuje požadavky na izolaci, únik a izolaci napájecího zdroje.
Hodnocení 1x a 2x MOOP a MOPP na vyžádání. Obrázek CUI
Podle normy jsou úniky a vůle definovány takto:
- Unikat Jedná se o nejkratší cestu mezi dvěma vodivými částmi měřenou přes izolační povrch.
- Prostor Je to nejkratší vzdálenost ve vzduchu mezi dvěma vodivými částmi.
Jak je znázorněno na obrázku níže, izolace 1x MOPP / MOOP a 2x MOPP / MOOP v jednom obvodu se liší.
1x vs. 2x MOPP / MOOP. Meanwell Image přes Mouser
Je pochopitelné, že MOPP odkazuje na vyšší úroveň ochrany při vystavení pacientovi.
COSEL PCA300F a PCA1000F
300W PCA300F a 1000W PCA1000F jsou nejnovějšími členy řady PCA společnosti Cosel. Jednotky lze monitorovat a ovládat pomocí vestavěného rozhraní Extended UART (Universal Asynchronous Receiver – Transmitter). Analogové řízení výstupního napětí / proudu je možné bez provedení přídavného obvodu. Vydání PMBus je plánováno na 4. čtvrtletí 2019.
Obrázek s laskavým svolením Cosel.
Zařízení pracují na vstupech 85 až 264 VAC a také 88 až 370 VDC. K dispozici jsou samostatné jednotky s výstupem 5, 12, 15, 24, 32 nebo 48 VDC. Počáteční omezení proudu, nadproudová ochrana, tepelná ochrana a alarm stavu výstupu jsou standardní funkce.
Ať už v režimu s konstantním napětím nebo s konstantním proudem, všechna výstupní napětí jsou nastavitelná téměř na nula voltů. K dispozici je také izolované pomocné napětí 0,1 A, nezávisle na hlavním výstupu.
Členové řady PCA mohou být zapojeni do série nebo paralelně pro další napájení a v redundantním paralelním režimu N + 1 pro zlepšení spolehlivosti a dostupnosti systému.
Analogové a digitální rozhraní
Analogové rozhraní zahrnuje nastavení proudu (ITRM), nastavení napětí (VTRM), dálkové ovládání ON / OFF, detekci napětí, LED alarmy a monitorování proudu. Digitální rozhraní UART podporuje 83 příkazů pro monitorování a ovládání.

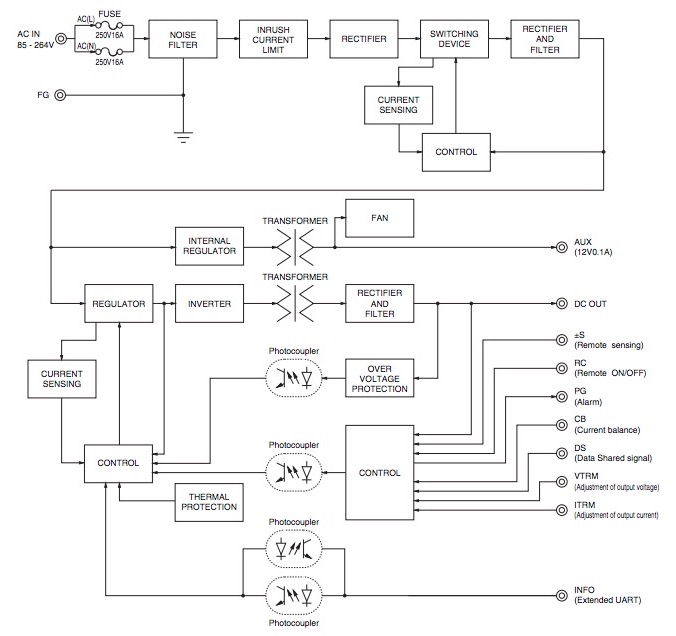

Blokové schéma pro PCA300F. Uvolněte obrázek.
Jednotky mohou ukládat provozní data do lokální vnitřní paměti.
Po celém odvětví
Existuje mnoho lékařských poskytovatelů napájení.
Společnost TRACO Medical Power Supplies rovněž nabízí napájecí zdroje certifikované podle IEC / EN / ES 60601-1. Dostupné výkony se pohybují od 5 W do 9 W a 300 W až 499 W.
Společnost Recom nabízí širokou škálu lékařských napájecích zdrojů, které splňují převážně stejné standardy ochrany. Výstupy dosahují až 150 wattů. Nabízejí také převodníky stejnosměrného proudu na lékařské. Na svých webových stránkách nabízejí krátký tutoriál vysvětlující vstupy a výstupy lékařských napájecích zdrojů a normy, které je řídí.
