Nové RF vzorkovací vysílače / přijímače kmitočtového rozsahu více …
Společnost TI oznámila dva víceanténní širokopásmové RF vzorkovací vysílače a přijímače určené pro radar, softwarově definované rádio a bezdrátové aplikace 5G.
Tento týden společnost Texas Instruments oznámila dva nové vysílače s prvním požadavkem v oboru, každý se čtyřmi 14bitovými analogově-digitálními převaděči (ADC) a čtyřmi 14bitovými digitálně-analogovými převaděči (DAC) propojenými. . čip.
Zařízení AFE7444 a AFE7422 mohou podporovat až osm antén a 16 pásem RF.
Jednotky, známé jako front-end (AFE), mohou vzorkovat devět gigasamplů (GSPS) za sekundu na DAC a až tři GSPS na ADC. Přímé vzorkování vstupních frekvencí v pásmu C je povoleno, což eliminuje potřebu dalších kroků převodu frekvence. Oscilátory, mixéry, zesilovače a filtry, které by jinak byly potřeba, jsou také zbytečné.
AFE7444. Zdroj obrázku: Texas Instruments
Jednotky jsou určeny pro aplikace pokrývající frekvence od 10 MHz do 6 GHz. Architektura vysílač-přijímač má pokročilou programovací úroveň s flexibilními možnostmi podřazování, které umožňují optimalizaci šířky pásma dat.
Obě jednotky měří neadekvátní 17 mm x 17 mm. Skutečnost, že tyto jednotky nevyžadují kroky převodu frekvence, snižuje kusovník (BOM) a uvolňuje velké množství místa na kartě. To umožňuje transceiveru být blízko antény a poskytuje digitální formování paprsku ve vysokofrekvenčních anténních polích s vysokou hustotou.
Diferenciální výstupní cesty obou zařízení mají digitální stupňovité tlumiče (DSA), které umožňují nastavení výstupního výkonu. Každá vstupní sběrnice ADC obsahuje duální detektory DSA a RF a digitální napájení. Flexibilní možnosti škrcení poskytují optimalizaci šířky pásma dat.
Klíčové vlastnosti společné pro obě zařízení
- NSD: –151 dBFS / Hz
- AC výkon při FIN = 2,6 GHz, -3 dBFS
- SNR: 55 dBFS
- SFDR: 73 dBc HD2 a HD3
- SFDR: 91 dBc nejhorší rychlost
AFE7444
- Čtyři, 14bitové, 9 GSPS DAC
- Šířka pásma signálu až 800 MHz
- Čtyři 14bitové ADC a 3 GSP
- Šířka pásma signálu až 800 MHz
- Přijímejte a přenášejte informace z každé ze čtyř antén až do 800 MHz
- Získejte cestu digitálního signálu:
- Zdvojnásobení DDC na ADC
- Třífázové kompatibilní 32bitové digitální řídicí oscilátory (NCO) z DDC
- Poměr decimace: 3x – 32x
- Přenos signálu digitální trasy:
- Zdvojnásobte DUC na DAC s 32bitovým NCO
- Poměr interpolace: 8x – 36x

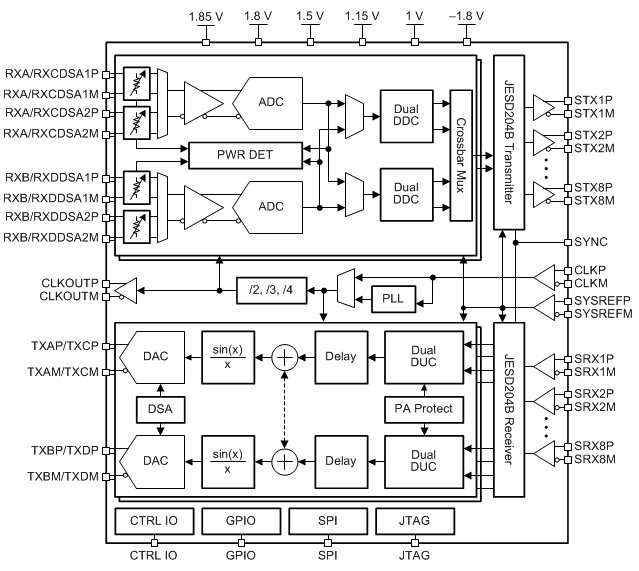

Funkční schéma pro AFE7444. Zdroj obrázku Texas Instruments.
AFE7422
Vlastnosti tohoto dvoukanálového páskového zařízení C:
- Dva 14bitové 9 GSP DAC
- Šířka pásma signálu až 1200 MHz
- Dva 14bitové ADC a 3 GSP
- Šířka pásma signálu až 1 500 MHz
- Přijímá a vysílá 1,2 GHz z každé ze dvou antén.
- Získejte cestu digitálního signálu:
- DDC quad byable ADC
- Kompatibilní 32bitový NCO se 3 fázemi na DDC
- Poměr decimace: 2x – 32x
- Přenos signálu digitální trasy:
- Čtyři DUC na DAC s 32bitovým NCO
- Poměr interpolace: 6x – 36x
Funkční schéma pro AFE7422. Zdroj obrázku Texas Instruments.
IT podpora urychluje uvedení na trh
TI připravila hodnotící desky pro dva RF vysílače. AFE7444EVM podporuje vývoj s AFE7444 a AFE7422EVM podporuje AFE7422.
Společnost TI také poskytuje vícekanálový referenční návrh časování vícekanálového vysílače a přijímače pro 5G bezdrátové radary a zkušební zařízení. Obzvláště užitečné pro inženýry, kteří navrhují bezdrátové a radarové testery 5G, tento referenční design demonstruje generování vícekanálových hodin kompatibilních s JESD204B.
TI rovněž nabízí ucelenou řadu třinácti videí s názvem „Začínáme s AFE7444 a AFE7422“.
Jaké jsou vaše zkušenosti s navrhováním pomocí transceiverů? Máte nějaké příběhy nebo tipy ke sdílení? Pomocí komentářů níže řekněte, co si myslíte.
